RPC - Remote Procedure Call

ÜBERSICHT

1. Definition und Funktionsweise des RPC
2. Ablauf eines RPC
3. Aufgaben der Prozedurrümpfe (Stubs)
4. RPC-Semantiken
5. RPC-Protokolle
6. Waisenbehandlung
7. Quellen

1. Definition und Funktionsweise des RPC

RPC ist ein Mechanismus um verteilte Anwendungen auf Basis des Client/Server-Modells zu realisieren. Neben dem Client/Server gibt es zwei weitere Kooperationsformen, nämlich Produzenten/Konsumenten-Systeme und das Pipeline-Modell. Prozesse kooperieren, um ein gemeinsames Ziel zu erreichen.

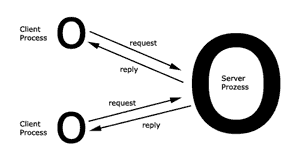

Client/Server-Modell

Der Server bietet seinen Service einer Menge a priori unbekannter Clients an. Service bezeichnet die Software-Instanz, die auf einer oder mehreren Maschinen ausgeführt wird. Der Server ist eine Maschine, die Service-Software ausführt. Der Client ist der Nutzer eines Services.

Produzenten/Konsumenten-Systeme



Der Konsument nimmt Daten auf, die vom Produzenten erzeugt wurden. Hier genügt ein unidirektionaler Kanal.

Pipeline-Modell


Eine Pipeline kann man sich als ein unidirektionalen Kanal vorstellen.


2. Ablauf eines RPC

- kommt noch -


3. Aufgaben der Prozedurrümpfe (Stubs)

3.1 Binden von Clients an Server

Binden ist die Zuordnung eines Clients an einen Server. Der Server muss die vom Client gewünschte Prozedur anbieten. Beim Binden unterscheidet man zwei Arten, nämlich das statische Binden und das dynamische Binden.

Statisches Binden
Beim statischen Binden geschieht das Binden beim Übersetzen des Clientprogramms. Der Client-Stub identifiziert den Server mittels einer Adresse. Diese Art des Bindens hat den Vorteil, dass es kein Overhead zur Laufzeit gibt. Ein großer Nachteil ist aber, dass keine dynamische Server-Rekonfiguration möglich ist. Auch ist der Einsatz von mobilen Servern nicht möglich. Sämtliche Server müssen zur Zeit der Übersetzung bekannt sein.

Dynamische Binden
Beim dynamischen Binden gibt es Unterschiede in der Wahl des Bindezeitpunktes und der Art des Bindevorgangs.

Das Binden kann zu Beginn des Programmablaufs gemacht werden. Dies hat den Vorteil, das ein Bindevorgang pro entfernter Prozedur nötig ist. Dabei spielt die Anzahl der Aufrufe der entfernten Prozedur keine Rolle. Der Nachteil ist, dass keine dynamische Anpassung an den aktuellen Systemzustand während der Programmausführung möglich ist.
Geschieht das Binden erst beim Aufruf der entfernten Prozedur, so hat es des Vorteil, dass eine dynamische Anpassung an den Systemzustand möglich ist. Dem gegenüber steht der Nachteil des mehrfachen Bindens pro entfernter Prozedur.

Auf welche Art kann ein Bindevorgang durchgeführt werden? Es gibt die Möglichkeit der Zuhilfenahme eines Directory-Dienstes oder mittels Broadcast-Aufrufen.

Einen Directory-Dienst kann man sich als Dienst vorstellen, der sämtliche Server mit den angebotenen Diensten verwaltet. Falls ein Client einen RPC startet, so wird zuerst im Directory-Dienst nachgeschaut, welcher Server den gewünschten Dienst anbietet. Als Antwort auf die Anfrage wird dem Client die Adresse des Servers übergeben. Erst dann kann auf der Client-Seite das Binden gemacht werden. Diese Art des Bindevorgangs kann auch in größeren Systemen eingesetzt werden, hat aber den Nachteil, dass der Directory-Dienst sehr zuverlässig und leistungsfähig sein muss.

Falls kein Directory-Dienst gewünscht wird, so bietet sich die Möglichkeit mittels Broadcast-Aufrufen den Server zu finden, der den gewünschten Dienst anbietet. Dabei startet der Client einen Broadcast-Aufruf. Alle Server antworten mit den zur Verfügung gestellten Diensten und ihren Adressen. Der Client entscheidet sich für den Server, der den benötigten Dienst zur Verfügung stellt. Diesen kann er mittels der Adresse ansprechen. Broadcast-Aufrufe erfordern, dass alle Server den Aufruf bearbeiten. Auch sind sie nur in lokalen Netzen praktikabel.

3.2 Transparente Kommunikation: Transport-Mechanismus (z.B. TCP, UDP), Datenrepräsentation und Sicherheit (Verschlüsselung, Authentifizierung)

Auf welche Art und Weise (welches Protokoll, Art der Verschlüsselung, Authentifizierung) die Kommunikation zwischen Client und Server stattfindet ist Sache des Client-Stubs. Z.B. baut SUN RPC auf TCP und UDP auf.

Idealerweise sollte der Aufruf von eine entfernten Prozedur das gleiche Verhalten haben wie der Aufruf einer lokalen Prozedur. Man unterscheidet zwischen call-by-value und call-by-reference Parameteraufrufen.

3.3 Kodierung (Marshalling) und Dekodierung (Unmarshalling) von Argument- und Ergebnisparametern der entfernten Prozedur

call-by-value

function inc1(i: integer) : integer;
begin
i:= i+1;
return (i)
end;

Aufruf z:=inc1(x);

Client-Stub: Bei einem Aufruf der entfernten Prozedur inc1, wird der Wert des Variable x als Argument in die Nachricht an den Server kopiert.
Server-Stub: Der Server-Stub kopiert die Nachricht in eine Variable i
Die Prozedur wird ausgeführt.
Server-Stub: Server-Stub kopiert aus Variable i Ergebnis in Nachricht an Client-Stub.
Client-Stub: Kopiert Ergebnis aus Nachricht in Variable z

call-by-reference, Mögliche Realisierung durch Call-by-Copy / Restore-Ansatz

procedure inc2 (var i : integer);
begin
i:=i+2;
end;

Aufruf inc2(x);

Client-Stub: Bei einem Aufruf der entfernten Prozedur inc2, wird Variable x als Argument in Nachricht an den Server kopiert.
Server-Stub: Der Server-Stub kopiert Argument aus Nachricht in Stub-Variable und übergibt der Prozedur Pointer auf Stub-Variable.
Die Prozedur wird ausgeführt.
Server-Stub: Kopiert wird der Wert der Stub-Variable als Ergebnis in Nachricht an den Client.
Client-Stub: Kopiert Ergebnis aus Nachricht in Variable x

Allerdings gibt es Probleme mit dem Call-by-Copy / Restore Ansatz. Falls es bei einem entfernten Prozeduraufruf unterschiedliche Kopien für eine Referenzvariable gibt, so unterscheiden sich die Ergebnisse bei einer lokalen und entfernten Ausführung. Kurz: Probleme entstehen, falls zwei oder mehr Parameter das gleiche Objekt referenzieren.

Eine alternative Realisierung ist der Zugriff des Servers auf den entfernten Parameterwert auf der Clientseite. Das verursacht allerdings einen hohen Overhead.

Als Fazit kann man festhalten, dass Call-by-Value Parameterübergabe einfach und effizient zu realisieren sind. Call-by-Reference und Pointer-Parameter sind problematisch bzw. ineffizient. Deshalb erlauben viele RPC-Systeme nur Call-by-Call-Value-Parameter.

3.4 Fehlerbehandlung (Kommunikationsfehler, Clientfehler und Serverfehler)

Es können folgende Fehler auftreten:

Fehler 1: RPC Auftrag nicht korrekt übertragen oder geht verloren.

Fehler 2: RPC Ergebnis nicht korrekt übertragen oder geht verloren.

Fehler 3: Server kann Prozedur nicht beenden, z.B. durch Rechnerausfall oder Software-Fehler.

Fehler 4: Client wird während des RPCs abgebrochen, z.B. durch Rechnerausfall oder Software-Fehler.

Es gibt drei Möglichkeiten wie der Client-Stub im Falle des Ausbleibens einer Antwort reagiert.

1: Als erstes kann der Client-Stub auf die Antwort warten, ohne etwas zu unternehmen. Damit ist der Client permanent blockiert. Die Prozedur wird entweder irgendwann ausgeführt oder nicht.

2: Der Client-Stub benutzt Timeout-Mechanismus. Falls es innerhalb der eingestellten Zeit zu keiner Ausführung der Prozedur kommt, gibt der Client-Stub eine Fehlermeldung an den Client weiter.

3: Der Client-Stub benutzt Timeout-Mechanismus. Falls es innerhalb der eingestellten Zeit zu keiner Ausführung der Prozedur kommt, sendet der Client-Stub den Auftrag erneut an Server. Falls der Server Duplikate (von Anfragen) erkennt, wird die Prozedur nur einmal ausgeführt, falls nicht >=1.

Ohne Fehler garantiert jedes RPC-System, dass eine entfernte Operation genau einmal ausgeführt wird. Im Fehlerfall können unterschiedliche RPC-Systeme ein unterschiedliches Verhalten aufweisen, wie oben beschrieben.

RPC-Semantiken beschreiben, wie sich ein RPC-System im Fehlerfall verhält.


4. RPC-Semantiken

4.1 Maybe

Ein Aufruf wird nicht oder höchstens einmal ausgeführt. Der Client erhält im Fehlerfall eventuell keine Information über den Status des Aufrufs.

4.2 At-Least-Once

Ein Aufruf wird mindestens einmal ausgeführt, d.h. Mehrfachausführungen sind möglich.

4.3 At-Most-Once

Ein Aufruf wird genau einmal ausgeführt. Jedoch gibt es Einschränkungen bei Systemfehlern. D.h. es wird keine Garantie für eine Ausführung gegeben, aber es wird garantiert, dass es keine Mehrfachausführung gibt.

4.4 Exactly-Once

Der Aufruf wird genau einmal ausgeführt, es gibt keine Einschränkung bei Systemfehlern.


5. RPC-Protokolle

Ein RPC-Protokoll ist die Realisierung einer RPC-Semantik. Unter 4. wurden RPC-Semantiken vorgestellt. Hier soll näher darauf eingegangen werden, wie die geforderten Eigenschaften der jeweiligen RPC-Semantik erreichen lässt.

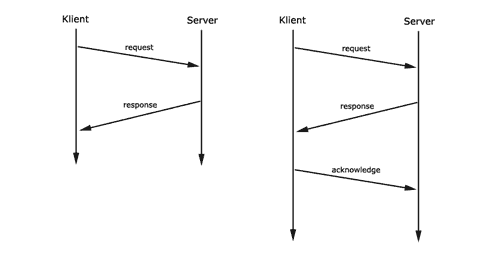

Es gibt zwei unterschiedliche Protokollklassen. Request/ Response (RR) und Request/ Response/ Acknowledge (RRA)

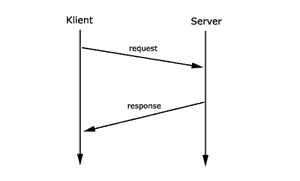

5.1 Maybe


Der Client-Stub sendet einen Auftrag und startet Timer. Falls Timeout oder ein Fehler auftritt, bevor die Antwort eintrifft, wird eine Fehlermeldung (Exception) an den Client weitergegeben.
Der Server-Stub erkennt keine Duplikate. Er sendet die Antwort nach Ausführung der Prozedur.
Was passiert, wenn request unterwegs verloren geht? Der Client-Stub wartet bis Timeout und gibt Exception an den Client weiter.
Was passiert, wenn response verloren geht? Der Client-Stub wartet bis Timeout und gibt Exception an den Client weiter.
Falls es zu keinem Fehler kommt, wird der Aufruf höchstens einmal ausgeführt. Bei einem Fehler wird der Aufruf nicht ausgeführt. Somit ist die obere Forderung erfüllt.

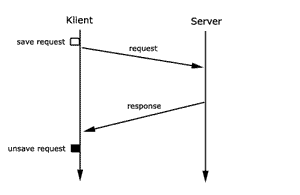

5.2 At-Least-Once


Der Client-Stub speichert den Auftrag in einem flüchtigen Speicher. Falls es zu einem Timeout kommt, sendet er Auftrag periodisch an den Server, bis eine Antwort eintrifft. Der Auftrag wird aus dem flüchtigen Speicher gelöscht, wenn die Antwort eintrifft.
Der Server-Stub erkennt keine Duplikate und sendet Antwort nach Ausführung der Prozedur an Client-Stub.
Was passiert, wenn request verloren geht? Nach Timeout sendet der Client-Stub die Anfrage nochmals. Dies wird so oft wiederholt, bis eine Antwort eintrifft.
Was passiert, wenn response verloren geht? Nach Timeout sendet der Client-Stub die Anfrage nochmals. Dies wird so oft wiederholt, bis eine Antwort eintrifft.
Falls request verloren geht, wird die Anfrage nur einmal ausgeführt. Falls allerdings response verloren geht, wird die Anfrage mehrmals ausgeführt. Der Server erkennt nämlich keine Duplikate.
Die Forderung ist erfüllt. Aufruf wird mindestens einmal ausgeführt, aber Mehrfachausführungen sind möglich.

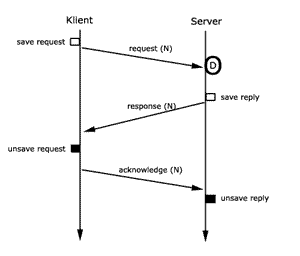

5.3 At-Most-Once


Der Unterschied zu At-Least-Once ist, dass der Server die Antwort in einen flüchtigen Speicher schreibt und sie danach erst an den Client-Stub sendet. Der Server-Stub ist in der Lage Duplikate auf der Basis von Auftrag-Id zu erkennen und führt eine Anfrage genau einmal durch. Nur wenn ack beim Server einkommt, wird das Ergebnis der Anfrage aus dem Speicher gelöscht. Wenn nicht, sendet der Server-Stub die Antwort periodisch bis ack eintrifft.
Was passiert, wenn request verloren geht? Nach Timeout sendet Client-Stub die Anfrage nochmals. Die wird periodisch wiederholt, bis eine Antwort eintrifft.
Was passiert, wenn response verloren geht? Nach Timeout sendet Client-Stub die Antrage erneut. Durch den Auftrag-Id erkennt der Server-Stub das Duplikat. Die gespeicherte Antwort wird ausgelesen und erneut gesendet. Damit ist die Forderung erfüllt, dass die Anfrage genau einmal berechnet wird.
Was passiert, wenn ack verloren geht? Server-Stub sendet die Antwort periodisch, bis ack eintrifft. Weitere Frage: Wie weiß der Client-Stub, falls er die Anfrage nach Empfang von response (d.h. ack ging verloren) löscht, ob er ein ack einfach so, nach einem erneuten Empfang von response, senden soll? Eine Möglichkeit wäre, dass der Client-Stub die acks speichert und erst nach einer gewissen Zeit löscht.

Die Forderung, dass der Aufruf genau einmal ausgeführt wird, ist somit erfüllt.
Bei Client- und Server-Fehlern kann die Ausführung nicht garantiert werden.

5.4 Exactly-Once


Dieses Protokoll ist wie bei At-Most-Once, außer das die Aufträge und Antworten auf stabilen Speicher geschrieben werden. Save und Unsave sind atomare Operationen. Ein Server-Fehler vor save macht alle Änderungen der Prozedur rückgängig.


6. Waisenbehandlung

Ein Abbruch von Clients kann zu Waisen (Orphans) führen. Ein Waise ist ein aktiver Server ohne wartenden Clients. Waisen bedeuten Verschwendung von Ressourcen, sowie die unnötige Sperrung von Betriebsmitteln. Außerdem können die Nachrichten von verwaisten Servern weiderangelaufene Clients stören. Es gibt einige Ansätze, um diese Probleme zu lösen.

6.1 Extermination

Der Client-Stub schreibt alle Adressen der aktiven Server in einen stabilen Log. Nach Wiederanlauf des Client sendet dieser "abort-server"-Nachrichten an alle Server im Log.
Bei diesem Ansatz führt der Client die Waisenentdeckung durch. Außerdem führt häufiges Schreiben auf stabilem Speicher zu einem hohen Overhead. Allerdings kann eine Netzpartitionierung den Server unerreichbar machen.

6.2 Expiration

Bei diesem Ansatz bekommt der Server eine genaue Zeit zur Auftragsbearbeitung. Läuft die Zeit ab, so muss der Server die Verlängerung explizit beantragen. Wird die Verlängerung nicht gewährt oder nicht beantwortet, so wir der Auftrag abgebrochen.
Hier übernimmt der Server die Waisenentdeckung. Eine Netzwerkpartitionierung wird hier toleriert, d.h. falls der Client und der Server sich nicht mehr erreichen können, erfolgt trotzdem ein Abbruch der Auftrages auf dem Server. Außerdem gibt es hier einen erhöhten Aufwand durch die Anfrage-Nachrichten.

6.3 Drakonische Inkarnation

Die Zeit wird in Epochen eingeteilt und sequentiell durchnumeriert. Das System hält die Nummer der aktuellen Epoche auf stabilem Speicher fest. request- und response-Nachrichten enthalten die Nummer der aktuellen Epoche. Nach einem Crash des Client startet dieser nach dem Wiederanlaufen eine neue Epoche mit new epoche und wird mittels Broadcast new epoche an alle Server gesendet. Die empfangenden Server werden abgebrochen. Falls ein Server ein request aus einer neuen Epoche empfängt, so wird dieser ebenfalls abgebrochen. Es gibt also zwei Möglichkeiten um eine Server zum Abbruch zu bringen.
Wie merkt der angefahrene Client, dass er kurz zuvor zusammengebrochen war? Nach dem Anfahren vergleicht der Client seine aktuelle Epochennummer mit der Nummer auf dem stabilem Speicher.
Die Waisenentdeckung übernehmen Client und Server. Ein großes Nachteil der drakonischen Inkarnation ist, dass bei einem Wechsel der Epoche alle Server abgebrochen werden.

6.4 Behutsame Inkarnation

Der Unterschied zur drakonischen Version ist hier, dass beim Beginn einer neuen Epoche der Server überprüft, ob er tatsächlich Waise ist. Das hat den Vorteil, dass nur Waise abgebrochen werden.

7. Quellen

[1] Skript Grundlagen Verteilte Systeme; Prof. Dr. Kurt Rothermel - Abteilung Verteilte Systeme an der Universität Stuttgart
