Kommunikation und Synchronisation

ÜBERSICHT

1. Begriffe
2. Kooperationsformen
3. Kommunikationsmuster
4. Kommunikation und Synchronisation: Konzepte
5. Basisoperationen für den Nachrichtentransfer
6. Synchroner und asynchroner Nachrichtenaustausch
7. Verbindungslose- und verbindungsorientierte Kommunikation
8. End-to-End-Argumente
9. Quellen

1. Begriffe

Sequentielles Programm: Eine Liste von Anweisungen, die sequentiell ausgeführt werden.

Prozess: Die Ausführung eines sequentiellen Programms

Nebenläufiges Programm: Zwei oder mehr sequentielle Programme, die als nebenläufige Prozesse ausgeführt werden. Hier ist Synchronisation erforderlich. Man unterscheidet folgende zwei Fälle bei nebenläufigen Prozessen: Prozesse nutzen einen gemeinsamen Prozessor und Prozesse nutzen unterschiedliche Prozessoren, d.h. werden echt parallel ausgeführt. Bei Prozessen, die unterschiedliche Prozessoren benutzen, unterscheidet man Multiprocessing, Parallel Processing und Distributed Processing.

Bei Multiprocessing haben die Prozessoren gemeinsamen Speicher.

Unter Parallel Processing versteht man Prozessoren, die keinen gemeinsamen Speicher haben aber über ein schnelles, Interkonnektionsnetzwerk verbunden.

Falls Prozessoren keinen gemeinsamen Speicher haben und über ein Rechnernetz (LAN, MAN, WAN) miteinander verbunden sind, so spricht man von Distributed Processing.

Kooperation: Wenn Prozesse zusammenarbeiten, um ein gemeinsames Ziel zu errechen, so spricht man von Kooperation.

Konkurrenz: Prozesse konkurrieren um die Benutzung von Ressourcen.

Kooperation und Konkurrenz schließen einander nicht aus.

Kommunikation: Kommunikation ist der Austausch von Information zwischen Prozessen.

Synchronisation: Prozesse synchronisieren sich auf Ereignisse, wobei Prozesse Ereignisse herbeiführen können. Prozesse können bis zum Eintritt eines Ereignisses verzögert werden.


2. Kooperationsformen

2.1 Produzenten/Konsumenten-Systeme

Der Konsument nimmt Daten auf, die vom Produzenten erzeugt wurden. Hier genügt ein unidirektionaler Kanal.


2.2 Pipeline-Modell

Eine Pipeline kann man sich als ein unidirektionalen Kanal vorstellen.

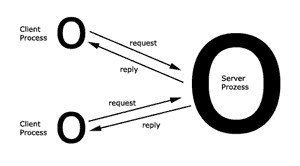

2.3 Client/Server-Modell

Der Server bietet seinen Service einer Menge a priori unbekannter Klienten an. Service bezeichnet die Software-Instanz, die auf einer oder mehreren Maschinen ausgeführt wird. Der Server ist eine Maschine, die Service-Software ausführt. Der Klient ist der Nutzer eines Services.



3. Kommunikationsmuster

3.1 1-to-1

Senden an genau einen Prozess.

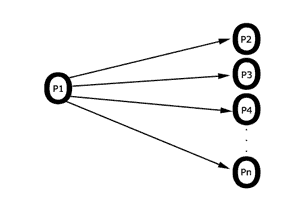

3.2 Rundsenden (broadcast)

Senden an alle Prozesse

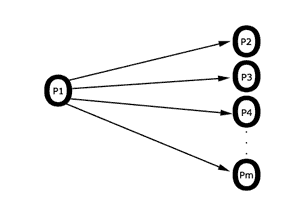

3.3 Mehrfachsenden (multicast)

Senden an eine Gruppe G von Prozessen. Es gilt : 1 < |G| < n


4. Kommunikation und Synchronisation: Konzepte

Es gibt zwei Möglichkeiten Kommunikation und Synchronisation zu realisieren. Der erste Ansatz ist mittels gemeinsamen Speicher. Techniken dazu sind Semaphore, Monitore und Pfadausdrücke.

Der zweite Ansatz ist Kommunikation und Synchronisation mittels Nachrichtenaustausch. Da gibt es die Konzepte von Nachrichten, RPC, Rendezvous und virtuellem gemeinsamen Speicher.

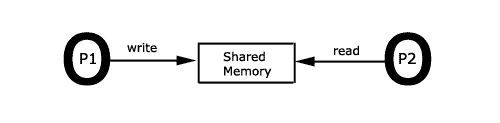

Beispiel: In dem oberen Beispiel findet die Kommunikation durch Schreiben und Lesen des gemeinsamen Speichers statt. Synchronisiert wird auf Zustandsänderungen des gemeinsamen Speichers. Als Synchronisationskonzepte kommen hier zum Einsatz: Semaphore, Monitore, Pfadausdrücke usw.

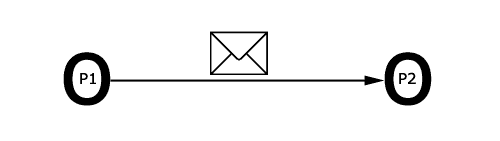

Beispiel: Kommunikation und Synchronisation findet durch den Austausch von Nachrichten statt - Nachrichtenaustausch = Kommunikation + Synchronisation. Kommunikation durch das Senden und Empfangen von Nachrichten. Synchronisiert wird auf Sende und Empfangsereignisse.

Wir verfolgen den Ansatz der Kommunikation und Synchronisation mittels Nachrichtenaustausch. Auf den Ansatz "gemeinsamer Speicher" wird hier nicht näher eingegangen.


5. Basisoperationen für den Nachrichtentransfer

Für den Nachrichtenstransfer gibt es zwei Basisoperationen, nämlich send und receive.

send expression to destination

Die Nachricht enthält den Wert von expression. Mit destination spezifiziert man das Ziel oder die Ziele.

receive variable from source

Die Nachricht wird in variable empfangen. Source spezifiziert, von welcher Quelle die Nachricht kommen soll.

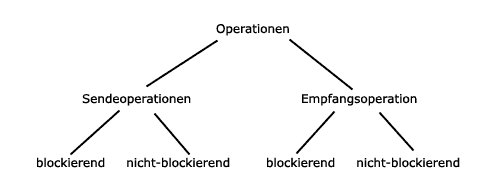

Aus der obigen Abbildung ist zu entnehmen, dass die Operationen nochmals in blockierend und nicht-blockierend unterteilt werden.

Doch zuvor noch grundsätzliche Gedanken. Wohin kann die Sendevariable kopiert werden?

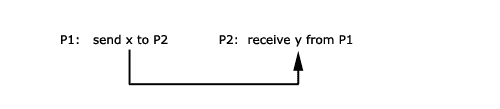

Beispiel 1:

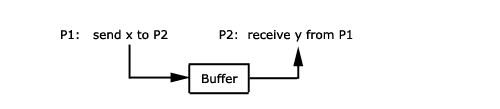

Beispiel 2:

Die Beispiele zeigen zwei Möglichkeiten. Beim ersten Beispiel wird die Sendevariable direkt in die entsprechende Empfangsvariable kopiert. Das zweite Beispiel zeigt den Fall, in der die Sendevariable in einen Puffer kopiert wird.

nicht-blockierende Sendeoperation
Der Sender wird nur für die Dauer des Kopierens verzögert.

blockierende Sendeoperation
Der Sender wird so lange verzögert, bis die entsprechende Empfangsanweisung ausgeführt wird.

blockierende Empfangsoperation
Der ausführende Prozess wird so lange blockiert, bis Nachricht eingetroffen ist.

nicht-blockierende Empfangsoperation
Der ausführende Prozess wird keinesfalls blockiert. Hier gibt es zwei Varianten.
Variante 1: Falls eine Nachricht vorhanden ist, wird sie empfangen, sonst Return Code.
Variante 2: Receive signalisiert die Empfangsbereitschaft. Wenn die Nachricht eintrifft, wird der Empfangsprozess unterbrochen.


6. Synchroner und asynchroner Nachrichtenaustausch

6.1 Synchroner Nachrichtenaustausch

Beim synchroner Nachrichtenaustausch benutzen Sender und Empfänger blockierende Sende- und Empfangsoperationen. Wichtig ist, das hier keine Pufferung notwendig ist. Denn die Nachricht kann direkt vom Senderadressraum über das Netzwerk in den Empfängeradressraum kopiert werden.

Woher weiß aber der Sender, wann er Nachrichten senden kann bzw. eine Nachricht empfangen wurde?

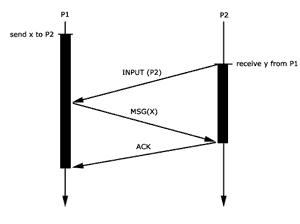

Protokoll1: send blockiert bis Bestätigung für Nachricht empfangen wurde

Prozess P1 und P2 tauschen synchron Nachrichten. Beide Operationen sind blockierend. Durch die INPUT(P2) Nachricht, weiß der Sender, dass er die Nachricht senden darf. Mit ACK bestätigt P2 den Erhalt der Nachricht.

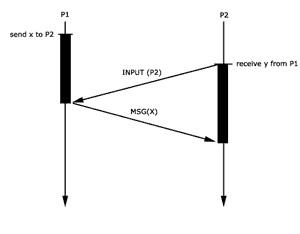

Protokoll 2: send blockiert bis receive aufgerufen wurde

Bei Protokoll 2 fehlt die ACK, die Bestätigung für den Erhalt der Nachricht.

6.2 Asynchroner Nachrichtenaustausch

Beim asynchronen Nachrichtenaustausch benutzt mindestens einer der Prozesse eine nicht-blockierende Sende- oder Empfangsoperation.

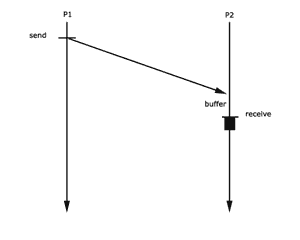

Protokoll 1:

Damit asynchroner Nachrichtenaustausch überhaupt funktioniert, ist prinzipiell unendlich großer Puffer erforderlich. Das Protokoll 1 zeigt so einen Fall. So ist es z.B. möglich, dass P1 mit send unendlich viele Nachrichten in den Puffer schreibt. Aus diesem unendlich großen Puffer kann sich P2 bedienen.

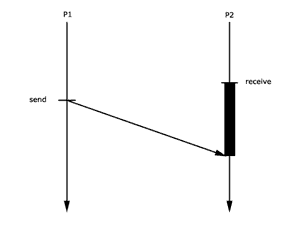

Protokoll 2:

Es handelt sich hier um das selbe Protokoll wie Protokoll 1. Hier ist nur der Fall dargestellt, in der P2 auf eine Nachricht wartet. Dies kann passieren, wenn der Puffer leer ist. In dem Augenblick, nachdem P1 etwas in den Puffer geschrieben hat, kann P2 die Nachricht auslesen und ist nicht mehr blockiert.

Man stelle sich den realistischen Fall vor, in der Puffer endlich groß ist. Hier wird der Sender bei vollem Puffer so lange blockiert, bis wieder Speicher frei wird. Man spricht von pufferblockierendem Senden.

Ein einfaches Protokoll dazu ist das Stop-and-wait-Protokoll. Der Puffer kann genau eine Nachricht aufnehmen. Die Pufferung findet beim Empfänger statt. Eine Verallgemeinerung des Stop-and-wait-Protokolls ist der Fenstermechanismus.

Beschreibung des Stop-and-wait-Protokolls:

1. Wenn der Puffer leer ist, so kann P1 die Nachricht in den Puffer kopieren und wird nicht blockiert.

2. Falls P1 eine Nachricht senden möchte und der Puffer nicht leer ist, wird er solange blockiert, bis ein ACK von P2 eintrifft. Mit ACK signalisiert P2, dass der Puffer überschrieben werden darf.

3. Falls Puffer belegt ist und P2 empfangen möchte, so wird P2 nicht blockiert. Er muss nur ein ACK an P1 schicken.

4. Falls Puffer leer ist und P2 empfangen möchte, so wird P2 so lange blockiert bis P1 eine Nachricht in den Puffer schreibt.

6.3 Synchroner vs. asynchroner Datenaustausch

Bei asynchronem Datenaustausch hat man ein Maximum an Flexibilität und Parallelität. Allerdings ist eine Pufferung der Daten notwendig. Ebenfalls ein Nachteil ist, dass komplexe Programme schwierig zu testen sind.

Synchroner Datenaustausch erlaubt einfache und verifizierbare Programme, hat aber den Nachteil der Einschränkung der Parallelität. Es ist, wie schon oben erwähnt, keine Pufferung notwendig.


7. Verbindungslose- und verbindungsorientierte Kommunikation

Kommunikation wird in verbindungsorientierte und verbindungslose Kommunikation unterteilt. Verbindungsorientierte Kommunikation ist zuverlässig. Verbindungslose Kommunikation ist im Prinzip unzuverlässig, kann aber auch zuverlässig gemacht werden.

7.1 Verbindungslose Kommunikation

Bei der verbindungslosen Kommunikation werden die Nachrichten als isolierte Einheiten übertragen. Es findet keine Flusskontrolle statt, d.h. Einheiten können sich überholen. Wie schon erwähnt ist verbindungslose Kommunikation meist unzuverlässig, aber auch zuverlässige Datagramme sind möglich.

Wie sieht ein Protokoll bei unzuverlässigen Datagrammen aus?
Es sind einfachste Protokolle. P1 sendet P2 eine Nachricht. Diese Nachricht kann verloren gehen, es können Duplikate entstehen, die Reihenfolge kann verändert werden, die Daten können unterwegs modifiziert werden. Weder P1 noch P2 unternehmen etwas, um dies zu ändern.

Wie sieht ein Protokoll bei zuverlässigen Datagrammen aus?
Hier sind komplexere Protokolle notwendig. Wie kann man Verlust, Modifikation und Duplikate und Folgefehler erkennen?
Verlust lässt sich dadurch erkennen, dass ein ACK für jedes übertragene Datagramm fällig wird. P1 sendet eine Nachricht und startet einen Timer. Nun gibt es zwei Möglichkeiten, nämlich das die Nachricht selbst verloren geht oder ACK nicht ankommt. Bei beiden Möglichkeiten sendet P1 nach Ablauf des Timers die Nachricht nochmals.
Falls ACK verlorengegangen ist, muss P2 Duplikate erkennen. Dies kann mittels Nachrichten-IDs gelöst werden.
Modifikation wird dadurch erkannt, dass eine Prüfsumme berechnet wird. Weicht sie vom erwarteten Wert ab, ist ein Übertragungsfehler passiert.
Folgefehler kann man mittels fortlaufendender Nummerierung erkenn, z.B. auch durch fortlaufende Nachrichten-IDs.

7.2 Verbindungsorientierte Kommunikation

Bevor eine verbindungsorientierte Kommunikation erfolgen kann, muss zuerst eine Verbindung aufgebaut werden. Nach dem Datentransfer wir die Verbindung wieder abgebaut. Verbindungsaufbau, Datentransfer und Verbindungsabbau wird 3-phasige Interaktion genannt.

Beim Verbindungsaufbau kann die Qualität des Dienstes ausgehandelt werden. (Quality of Service). Das sind z.B. Merkmale wie Durchsatz, Verzögerung oder Fehlerwahrscheinlichkeit.

Bei einer verbindungsorientierten Kommunikation wird zuverlässige Kommunikation in beide Richtungen betrieben, d.h. kein Verlust, keine Duplikate, keine Modifikation. Keine Folgefehler, d.h. Flusskontrolle findet ebenfalls statt. Dies alles erfordert eine vergleichsweise komplexe Protokolle.

Es sind zusätzliche Primitive für den Verbindungsaufbau und -abbau nötig:

connect: Senden eines Verbindungswunsches
listen: Empfangen eines Verbindungswunsches
accept: Akzeptieren eines Verbindungswunsches
reject: Ablehnen eines Verbindungswunsches
disconnect: Abbau einer Verbindung usw.

Wichtige Protokollelemente:

Verbindungsaufbau durch das Three-Way-Handshake.

Verbindungsabbau

Fehlerkontrolle: Positive Acknowledgement and Retransmit (PAR)

Sequenzkontrolle durch Sequenznummern

Fehlererkennung durch Prüfsumme (z.B. CRC)

Flusskontrolle durch Fenstermechanismus oder Credits

Zusätzliche Hinweise:

Ein Beispiel für den Fenstermechanismus ist Sliding Windows.

ACK sind Bestätigungen.

NAK sind negative Bestätigungen. Ein NAK kann z.B. von P1 an P2 gesendet werden, um anzudeuten, dass zwar die Dateneinheit empfangen wurde aber die Fehlererkennung einen Fehler festgestellt hat.
NAK dient hauptsächlich der Beschleunigung. Z.B. könnte Prozess P2 auch so lange warten und kein ACK senden, bis P1 das fehlerhafte Packet nochmals sendet.

Falls ein Protokoll NAK nicht implementier hat, so spricht man von Fehlerkontrolle mittels PAR. Es gibt nur bei erfolgreichem Empfangen ein ACK, d.h. der empfangende Prozess wartet bis Timeout beim Sender auftritt und er ein erneutes Senden veranlasst.

Man spricht von Three-Way-Handshake, falls der Verbindungsaufbau in drei Schritten erfolgt, so wie dies beim Aufbau einer TCP-Verbindung der Fall ist.

7.3 Verbindungslose- vs. verbindungsorientierte Kommunikation

Argumente für verbindungsorientierte Kommunikation

Einfaches und mächtiges Paradigma. Es vereinfacht die höheren Schichten und führt somit zur Entlastung der Endsysteme. Verbindungslose Kommunikation ist für ein breites Spektrum von Anwendungen geeignet.

Argumente für (unzuverlässige) verbindungslose Kommunikation

Sie hat hohe Flexibilität und geringe Komplexität. Für einige Anwendungen (z.B. Echtzeitanwendungen, digitale Sprachübertragung) ist hohe Performance wichtiger als fehlerfreie Übertragung. Falls nur eine relativ kurze Interaktion gewünscht wird, so ist der Kostenanteil für Auf und Abbau von Verbindungen hoch. "End-to-End-Arguments".

Was bedeutet "End-To-End-Arguments"?


8. End-to-End-Argumente

In geschichteten Systemen kann die Realisierung einer Funktion in unteren Schichten überflüssig sein, oder ihre Realisierung verursacht hohe Kosten.

Bei unzuverlässiger Kommunikation können Fehler erst in oberen Schichten entdeckt und behandelt werden. Zuverlässige Kommunikation ist teuere Kommunikation. Der Grund liegt darin, dass End-to-End Recovery trotzdem notwendig ist, obwohl viele Funktionen in unteren Schichten realisiert werden. Dazu zählen z.B. Übertragungsfehler oder Duplikatserkennung. Die Duplikatsunterdrückung im Server z.B. erkennt und unterdrückt auch Duplikate des Transportsystems. Z.B. kann auch eine End-to-End Verschlüsselung die Verschlüsselung auf der Transport-Ebene überflüssig machen.

Was spricht gegen End-to-End-Argumente?

Wenn bestimmte Funktionen in unteren Schichten realisiert werden, werden Fehler entdeckt. Das spart Bandbreite und CPU- und Pufferressourcen.

Die Frage, welche Funktionen wo realisiert werden sollen, hängt von der Art und Topologie des Netzwerkes ab. Außerdem spielen Zuverlässigkeitsanforderungen der Anwendungen eine wichtige Rolle.

Man kann einen Kompromiss schließen. Das Transportsystem unterstützt zwei Dienstklassen, nämlich einen allgemeinen zuverlässigen Dienst und einen effizienten unzuverlässigen Dienst.

9. Quellen

[1] Skript Grundlagen Verteilte Systeme; Prof. Dr. Kurt Rothermel - Abteilung Verteilte Systeme an der Universität Stuttgart
